Используйте инструкцию по заправке картриджей Samsung MLT-D101S и MLT-D101X с предельной осторожностью. Обязательно заручитесь поддержкой более опытных пользователей, если вы окончательно решили отказаться от профессиональной помощи.

Забегая наперед, отметим, что разница между двумя моделями комплектующих заключается только во вместимости тонера и ресурсоемкости печати:

• MLT-D101S – 100-110 г на 1 500 страниц;
• MLT-D101X – 50-60 г на 700 страниц.

Если у вас возникло желание пересыпать тонер в картридж MLT-D101X, чтобы увеличить ресурс печати, то такой прием не сработает. Наоборот это может привести к проблемам с работоспособностью принтера.

Samsung MLT-D101S/X совместимы с принтерами:

• ML 2160 / 2162 / 2164 / 2165 / 2167 / 2168;
• SCX 3400 / 3405W / 3407;
• SF 760.

Инструменты и расходные материалы

• от 50 до 110 г тонера в зависимости от модели картриджа;
• крестовая отвертка;
• нож или небольшое лезвие от пилки по металлу;
• универсальные салфетки без ворса;
• чистящее средство (допускается заменить на Mr. Muscle);
• тальк для смазки ракеля и фотобарабана, который также можно заменить на тонер;
• пылесос с фильтром для мелкодисперсных частиц или герметичный пакет и небольшой ершик;
• фотобарабан – новая деталь потребуется только после нескольких заправок с целью улучшения качества печати;
• чип – используется для сброса счетчика отпечатков, если принтер ранее не был прошит;
• при возникновении сложностей с очисткой налета на ракеле, возьмите старую пластиковую карту, чтобы безопасно справиться с проблемой;
• при частых заправках картриджа, рекомендуем использовать токопроводящую смазку.

Инструкция по заправке Samsung MLT-D101S / MLT-D101X

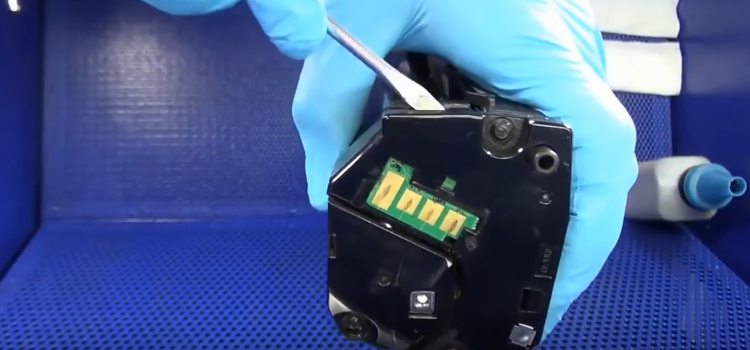

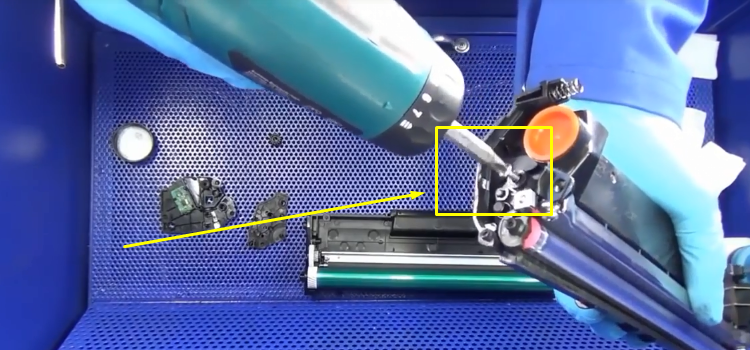

Шаг №1. Снимите боковые крышки с картриджа, предварительно сорвав пластиковые крепления с помощью ножа или лезвия от пилки по металлу. Также не забудьте открутить винты.

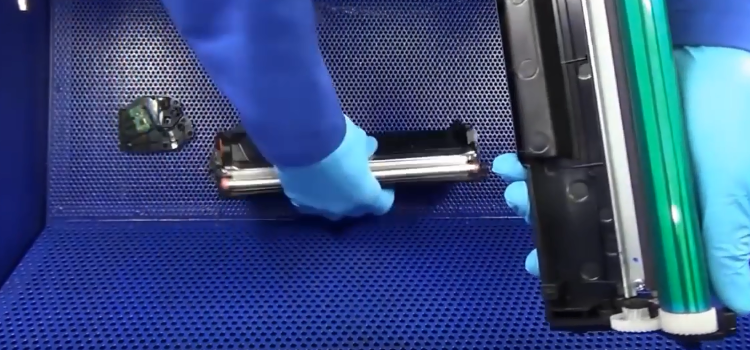

Шаг №2. Разделите картридж на две половины.

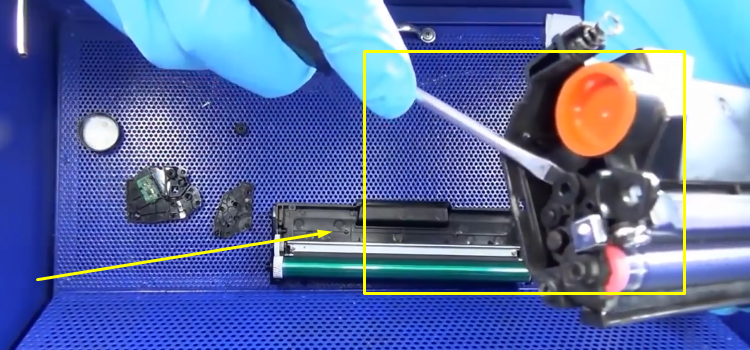

Шаг №3. Снимите боковую крышку с той части корпуса, где размещен фотобарабан.

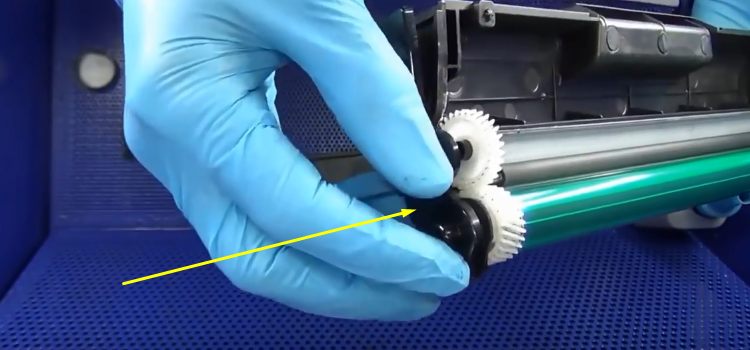

Шаг №4. Снимите фотобарабан.

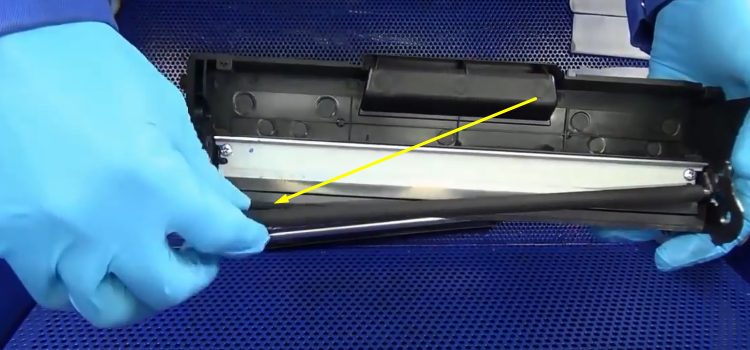

Шаг №5. Поддев боковую грань, снимите вал заряда.

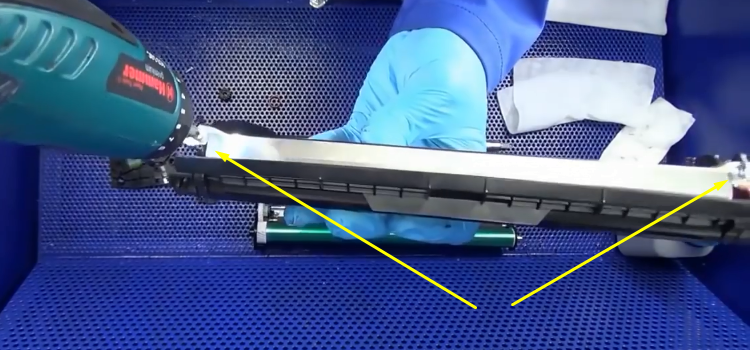

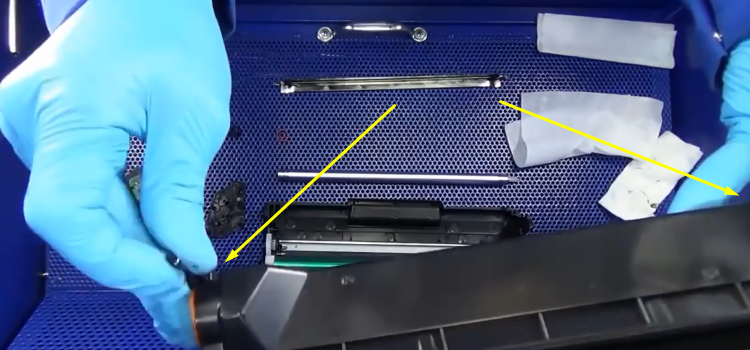

Шаг №6. Открутите два шурупа, фиксирующие ракель, а затем снимите деталь.

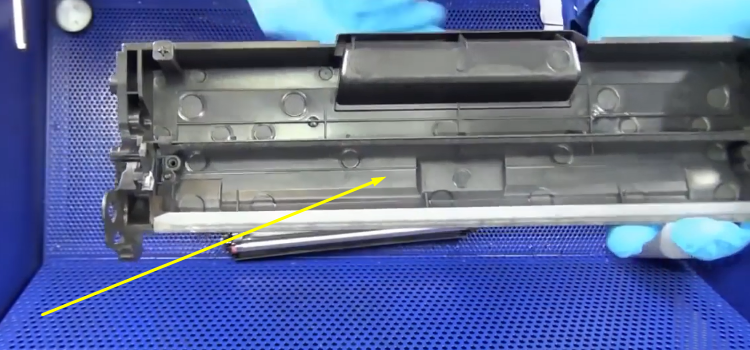

Шаг №7. Очистите бункер отработки с помощью пылесоса или стряхните остатки тонера в герметичный пакет.

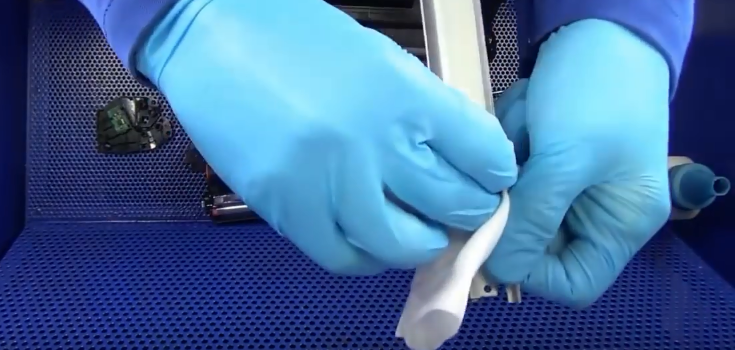

Шаг №8. Очистите ракель салфеткой с Mr. Muscle.

Потом смажьте кромку запчасти тонером или тальком, но перед этим установите ракель обратно.

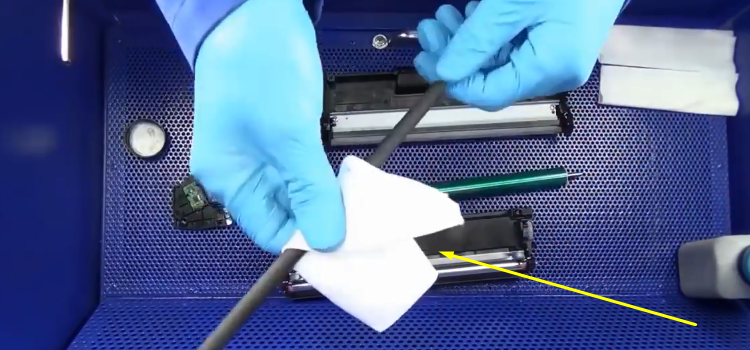

Шаг №9. Очистите вал заряда также как и ракель: салфеткой с чистящим средством!

Установите вал заряда на место.

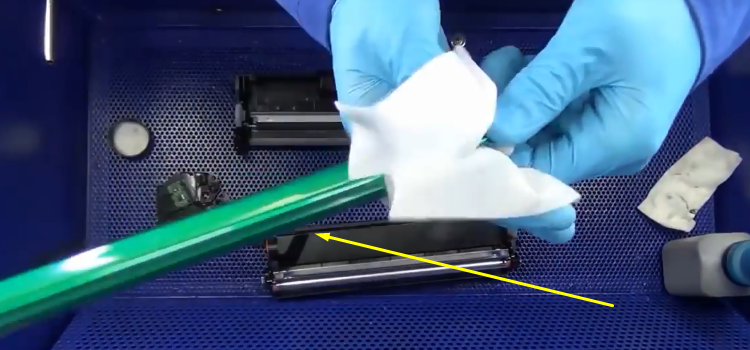

Шаг №10. Протрите фотобарабан салфеткой, а затем смажьте корпус тонером или тальком. Установите деталь на место.

Если вы производите замену старого фотобарабана на новый, тогда обязательно смажьте контакты токопроводящей смазкой.

Фотобарабан боится света. Старайтесь работать с ним так, чтобы уберечь от прямых солнечных лучей.

Шаг №11. Поставьте боковую крышку на обработанную половину картриджа. Отложите ее.

Шаг 12. Возьмите вторую половину картриджа и снимите шестеренку от вала проявки.

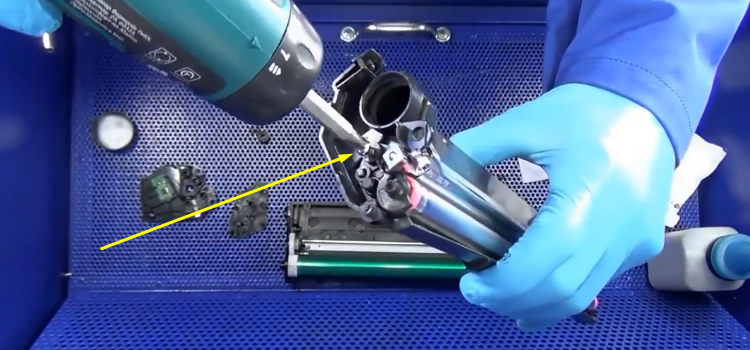

Шаг №13. Открутите шуруп, который держит боковую крышку вала проявки.

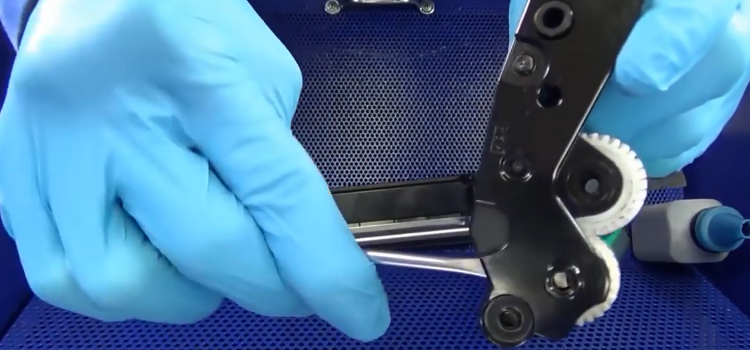

Шаг №14. Плоской отверткой подцепите зацепы и снимите боковую крышку.

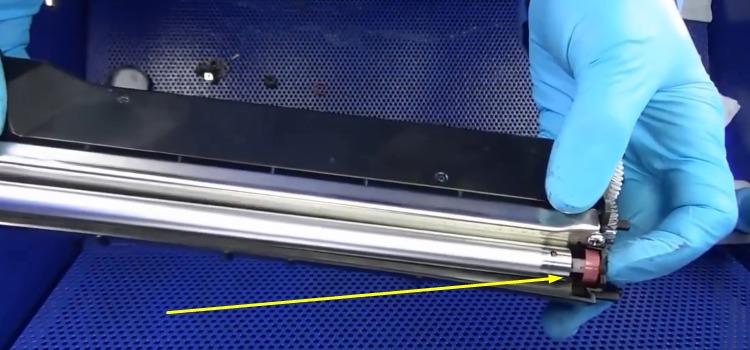

Шаг №15. Сдвиньте в сторону магнитный вал и выньте его из корпуса. Вытерев зап.часть салфеткой, отложите ее.

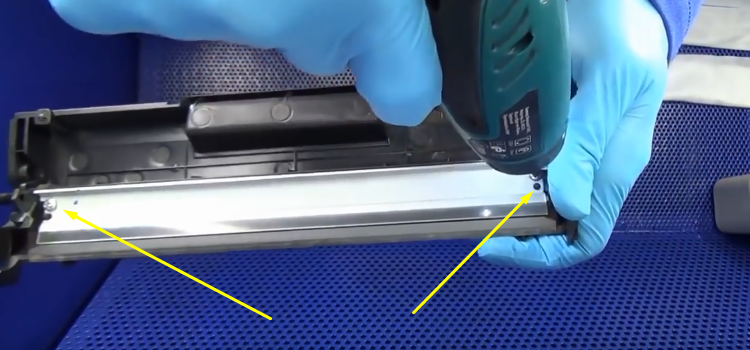

Шаг №16. Открутите винты, фиксирующие дозирующее лезвие. Снимите дозирующее лезвие. Не забудьте почистить деталь!

Если на лезвии появился налет, сотрите его пластиковой картой.

Шаг №17. Снимите прижимные пружины – 2 шт. Следите за тем, чтобы их не потерять.

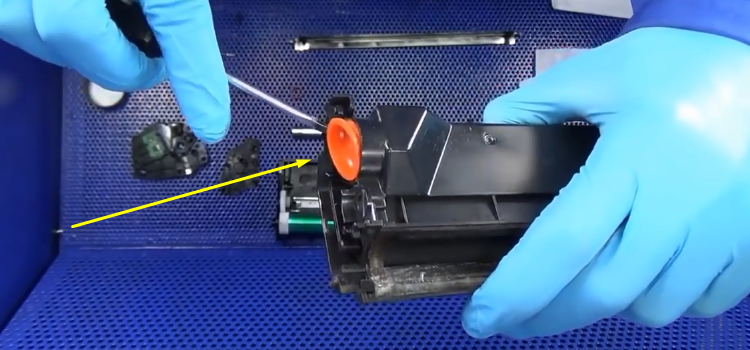

Шаг №18. Выньте пробку от бункера с тонером и хорошо почистите его изнутри.

Шаг №19. Соберите вторую половину картриджа в обратном порядке, не закрывая отсек бункера пробкой.

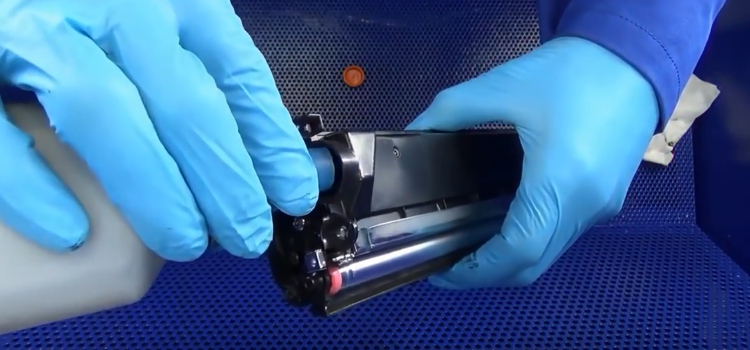

Шаг №20. Заправьте картридж тонером:

• MLT-D101S – до 110 г;
• MLT-D101X – до 60 г.

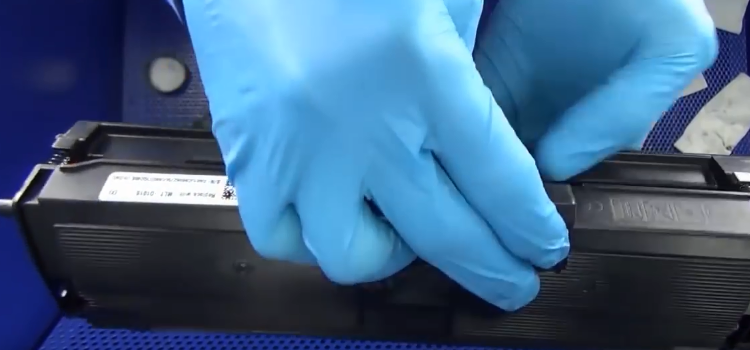

Шаг №21. Установите прижимные пружины и соедините обе половины картриджа.

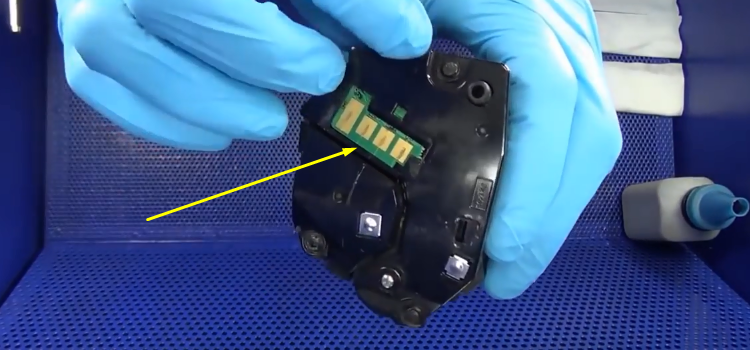

Шаг №22. Установите боковые крышки и закрутите винты. Если у вас не прошитый принтер, тогда позаботьтесь о том, чтобы заменить защитную микросхему (чип).

На этом инструкция по заправке картриджей Samsung MLT-D101S и MLT-D101X подошла к концу. Если возникли какие-либо проблемы, в обязательном порядке обратитесь за помощью в ближайший сервисный центр.
